تحسين خصائص التكثيف على أسطح المبادلات الحرارية باستخدام الطلاءات النانوية

في تكييف في أنظمة التبريد، تُحدد كفاءة المبادل الحراري مباشرةً معدل كفاءة الطاقة (EER) للوحدة بأكملها، واستقرار التشغيل، وموثوقيته على المدى الطويل. ولأن زعانف المبخر والمكثف تُشكلان الجزء الأساسي من المبادل الحراري للهواء، فإنها عادةً ما تتأثر بعوامل عديدة، مثل تكثف التيار، وتراكم الغبار، والتآكل، مما يؤدي إلى انخفاض كفاءتها في تبادل الحرارة بمرور الوقت. في السنوات الأخيرة، وكتقنية جديدة لتقوية الأسطح، يُستخدم الطلاء النانوي على نطاق واسع على أسطح المبادلات الحرارية لتحسين خصائص التكثف، وكفاءة تبادل الحرارة، ومتانتها.

الآن سنقوم بشرح ذلك بشكل منهجي من آلية التكثيف، ووظيفة تشغيل الطلاء النانوي، وأنواع الطلاء، وتحسين أداء التبادل الحراري، وتحديات التطبيق.

أولا: الآلية الأساسية للتكثيف على سطح المبادل الحراري

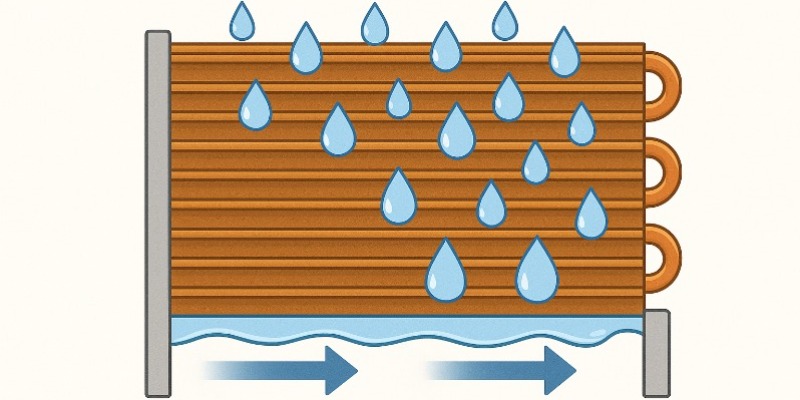

عندما يلتصق بخار الهواء بزعانف المكثف بدرجة حرارة أقل من نقطة الندى، تتكثف كتل الماء على السطح مشكّلةً طبقةً مائيةً أو قطرات. وتنقسم أشكال التكثيف إلى نوعين رئيسيين:

1. التكثيف على مستوى الفيلم

يشكل البخار أغشية بشكل مستمر على السطح، مما يؤدي إلى مقاومة عالية للحرارة وانخفاض كفاءة تبادل الحرارة.

2. التكثيف قطرة قطرة

يتشكل البخار على شكل قطرات وينزلق إلى الأسفل بسرعة، مما يؤدي إلى انخفاض مقاومة الحرارة وارتفاع كفاءة تبادل الحرارة.

هدف: الحفاظ على المبادل الحراري مع التكثيف قطرة تلو الأخرى لفترة طويلة.

لكن زعانف الألومنيوم التقليدية معرضة للأكسجين، وتُشكل سطحًا مُحبًا للماء. ومع مرور الوقت، يتحول هذا السطح إلى تكاثف على شكل غشاء، مما يُقلل من كفاءة التبادل الحراري.

II. كيف يُحسّن الطلاء النانوي خصائص التكثيف؟

الطلاء النانوي هو نوع من تقنيات الأسطح الوظيفية. بتغيير البنية الدقيقة وطاقة السطح بطرق كيميائية أو فيزيائية، يحقق التأثيرات التالية:

ضبط قابلية السطح للبلل (محبة للماء/كارهة للماء)

طلاء النانو الكاره للماء: فهو يعزز تكوين قطرات الماء والانزلاق إلى الأسفل بسرعة، مما يساعد على التكثيف قطرة قطرة.

طلاء نانوي محب للماء: إنه يسمح للماء بالانتشار بسرعة وتشكيل أغشية، مما يقلل من المقاومة الدقيقة ويحسن إمكانية وصول تدفق الهواء.

ثالثًا. الطلاءات النانوية الشائعة والآليات التقنية

1. طلاءات نانوية مقاومة للماء من الفلورايد/السيلان

يشكل طبقة طاقة سطحية منخفضة لتعزيز كراهية الماء.

زاوية الاتصال >120 درجة.

هل هو مناسب للتكثيف قطرة قطرة والصرف السريع؟

2. الطلاءات النانوية المؤكسدة المحبة للماء (TiO₂، SiO₂)

تعزيز قدرة السطح على امتصاص الماء.

ويسمح للماء بالانتشار بسرعة وتشكيل أغشية من أجل تقليل انسداد تدفق الهواء بسبب قطرات الماء.

يظهر TiO₂ نشاطًا ضوئيًا تحت الضوء، مما يوفر تنظيفًا ذاتيًا خفيفًا.

3. الطلاءات النانوية المركبة (سيراميك + بوليمر)

يتميز بمقاومة التآكل ومقاومة رذاذ الملح ومقاومة التلوث والتوصيل الحراري المعزز وما إلى ذلك.

يتم استخدامه عادة في المكثفات للبيئات الساحلية شديدة التآكل.

4. الطلاءات النانوية المعدنية

يتم استخدام المواد النانوية الفضية أو النحاسية لتحسين التوصيل الحراري.

نادرًا ما يتم استخدامه بسبب التكلفة ولكن يوجد بشكل أساسي في معدات تبادل الحرارة الراقية.

رابعًا: تحسين الأداء بفضل الطلاء النانوي

1. تحسين كفاءة تبادل الحرارة (5% - 25%)

يسمح الطلاء النانوي للسطح بملاءمة التكثيف قطرة قطرة، مما يقلل على ما يبدو من المقاومة الحرارية.

2. تقليل احتباس التكثيف (20-60%)

يعمل الطلاء على تقليل جسور المياه بين الزعانف، مما يؤدي إلى زيادة تدفق الهواء وتقليل الضوضاء.

3. تحسين قدرة إزالة الجليد (تطبيقات المضخات الحرارية)

يقلل الطلاء الكاره للماء من تراكم الجليد، مما يؤدي إلى إزالة الجليد بالكامل بمعدل أقل.

4. الحماية من التآكل وإطالة العمر الافتراضي

يمكن لبعض الطلاءات النانوية زيادة عمر اختبار رش الملح بمقدار 300 - 1000 ساعة.

5. تقليل استهلاك الطاقة

بعد زيادة كفاءة التبادل الحراري، سيتم تقليل ضغط تشغيل النظام، وسيوفر 3% - 10% من الطاقة.

خامسا. التحديات وإشعارات التطبيق

1. قد يؤثر الطلاء على التوصيل الحراري

قد يؤدي الطلاء السميك أو الرقيق أو غير المتساوي إلى زيادة مقاومة التوصيل الحراري، لذلك يجب التحكم في سمك الطلاء على مستوى النانومتر.

2. التصاق الطلاء يحدد عمر الخدمة.

يمكن للحرارة الرطبة والدورة الحرارية والبيئات ذات سرعة الرياح العالية أن تؤدي إلى تقشير الطلاء؛ لذلك، يعد اختيار العملية أمرًا بالغ الأهمية.

3. اعتبارات التكلفة.

الطلاء الإضافي يعني تكلفة إضافية، بينما الطلاء عالي الأداء يعني تكلفة إضافية عالية. يُعدّ الطلاء النانوي أنسب للطرازات متوسطة الأداء أو البيئات الخاصة.

4. الاختلافات في ملاءمة البيئة.

يعتمد اختيار الطلاء الكاره للماء أو المحب للماء على ظروف التشغيل ولا ينبغي استخدامه بشكل أعمى.

يوفر الطلاء النانوي حلاً عالي الكفاءة وموثوقًا وقابلًا للقياس لتحسين خصائص التكثيف على سطح المبادل الحراري. ومع تطور تكنولوجيا المواد، سيصبح الطلاء النانوي باستمرار الوسيلة الرئيسية لتحسين الأداء وتعزيز المنافسة في صناعة تكييف الهواء.
